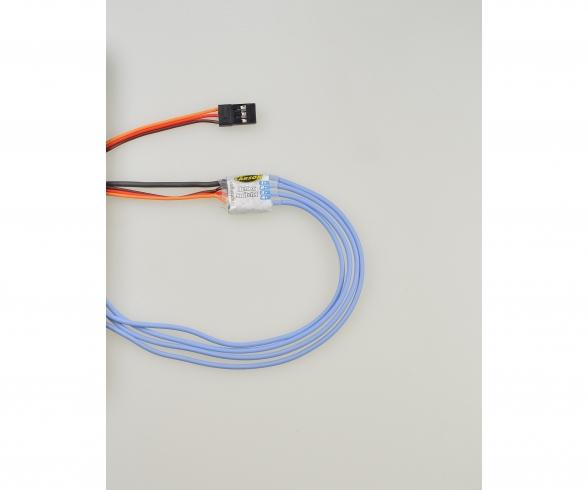

Reflex 6/14Ch Switch 4, Schaltmodul, 4-Kanal

Das Reflex 6/14Ch Switch 4 erweitert ein RC-System um 4 zusätzliche Schaltfunktionen über einen einzigen Empfängerkanal. Taster-, Schalter- oder Joystick-Eingaben werden dabei in separate Ausgangsbefehle umgewandelt. Das kompakte Gehäuse mit den Maßen 16 x 14 x 4 mm und einem Gewicht von ca. 10 g eignet sich besonders für Einbausituationen, bei denen Platz und saubere Verkabelung eine Rolle spielen. Das Modul wird direkt an den RC-Empfänger angeschlossen und wertet sowohl die Steuerposition als auch die Eingabedauer aus. Kurze und lange Bewegungen in beide Richtungen können so unterschiedliche Ausgänge auslösen. Insgesamt stehen 4 separate NPN-Ausgänge zur Verfügung, die jeweils bis zu 2,5 A bei einer maximalen Schaltspannung von 16 V/DC schalten. Jeder Ausgang ist mit einem 200 mm langen blauen Silikonkabel mit 0,25 mm² Querschnitt ausgeführt und wird am Minuspol der Last angeschlossen. Das schwarze Massekabel ist ebenfalls 200 mm lang, hat einen Querschnitt von 0,5 mm² und kann direkt an den Akku oder eine Verteilerleiste angeschlossen werden. Die Eingangsspannung beträgt 4 bis 8 V/DC, wobei der Empfänger 5,0 bis 5,5 V/DC liefert; der Eingangsstrom liegt bei ca. 18 mA bei 5,0 V/DC. Ein 300 mm langes Servokabel mit UNI-System versorgt das Modul vom Empfänger aus – ideal für Modellautos, Trucks oder andere RC-Modelle mit zusätzlichen elektrischen Funktionen. Bei hohen Lasten wird das schwarze Kabel an die Verteilerleiste oder den Fahrakku angeschlossen, um den Empfänger zu schützen. Altersempfehlung: 14+



Achtung! Nicht für Kinder unter 14 Jahren geeignet.
