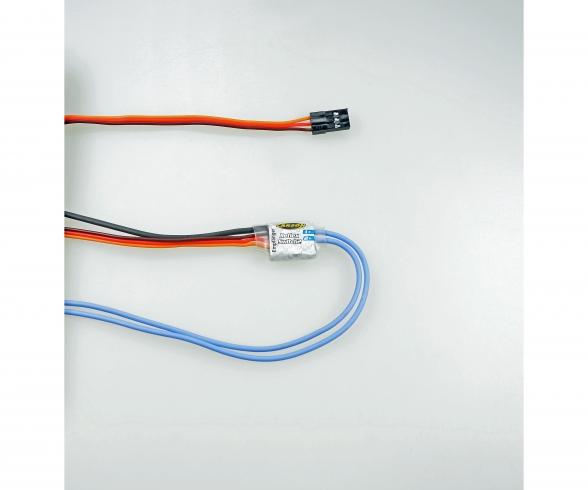

Reflex 6/14Ch Switch 2, Schaltmodul, 2 Ausgänge

Das Reflex 6/14Ch Switch 2 erweitert ein RC-System um 2 schaltbare Funktionen. Das kompakte Schaltmodul misst 16 x 14 x 4 mm und wiegt rund 10 g. Es wird direkt am Empfänger angeschlossen und reagiert auf Taster, Schalter oder Joystick, sodass ein einzelner Kanal als praktischer Steuerpunkt für elektrische Zusatzverbraucher dient. Das 2-Wege-Modul wertet die Schalterstellung aus – nicht die Impulsdauer – und macht die Schaltlogik für Installationen mit 2 klar zugeordneten Ausgängen besonders übersichtlich. Jeder separate NPN-Ausgang ist mit einem 200 mm langen blauen Silikonkabel ausgeführt und schaltet bis zu 2,5 A bei einer maximalen Schaltspannung von 16 V/DC. Die Stromversorgung des Moduls erfolgt über das 300 mm Servokabel mit UNI-Anschlusssystem; das 200 mm schwarze Minuskabel lässt sich direkt an die Batterie oder eine Verteilerleiste anschließen. Die Eingangsspannung beträgt 4 bis 8 V/DC, wobei der Empfänger 5,0 bis 5,5 V/DC liefert; der Eingangsstrom liegt bei etwa 18 mA bei 5,0 V/DC. In RC-Trucks, Crawlern, Arbeitsfahrzeugen oder Scalemodellen eignet sich das Modul für Beleuchtung und andere elektrische Funktionen, die eine zuverlässige Ein-/Aus-Steuerung vom Sender aus benötigen. Bei höheren Lasten wird das schwarze Minuskabel an die Verteilerleiste oder den Fahrakku angeschlossen, um den Empfänger während des Betriebs zu entlasten.



Achtung! Nicht für Kinder unter 14 Jahren geeignet.
